用于电动车、混淆动力汽车市场的塑胶外壳高压互锁毗连器，能知足动力电池、电机控制器、PDU等多种高压大电流的毗连需求。

下载手册

产品形貌产品参数产品选型

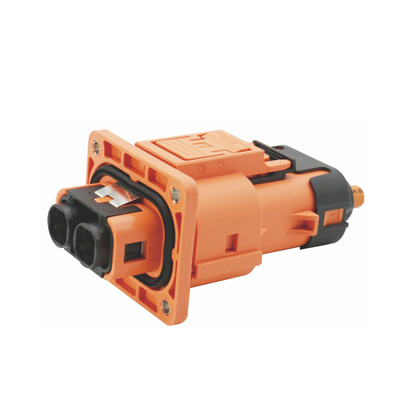

该产品为塑胶高压毗连器，结构紧凑，两级解锁�？山佣嘀值缋�，有多种防误插键位，带高压互锁，有防手指触电设计，360°屏障。

本产品是一款用于电动车、混淆动力汽车市场的塑胶外壳高压互锁毗连器，能知足动力电池、电机控制器、PDU等多种高压大电流的毗连需求。

1、电气特征

■ 额定电压：1000V DC

■ 额定电流(事情情形温度30℃)：

60A (适配电缆10mm?)

80A(适配电缆16mm?)

120A(适配电缆25mm?)

150A(适配电缆35mm?)

■ 绝缘电阻：≥2000MΩ（常态）

■ 耐压：3000V AC

2、其他参数

■防护品级：IP67

■情形温度：-40℃～+125℃

■毗连器芯数：两芯

■配线规格：10～35mm?

■电磁屏障：360°屏障

■机械寿命：≥200次

3、质料及外貌处置惩罚

■壳体质料：PA66

■阻燃品级：UL94 V-0

■插针及插孔质料：铜合金

■外貌处置惩罚：镀银

■密封体：硅橡胶

HV600两芯

选型说明

选型系列	HV600
0	0-法兰盘装置插座(配插针) 6-直头插头(配插孔)
2	芯数：2-两芯
A	防误插键位：A-A键位 B-B键位 D-D键位
H	高压互锁：H-带高压互锁 N-不带高压互锁
C25	H-铜排扁平孔锁紧端子（仅限插座） C-压接线缆端子代表适配线缆规格 C10-适配10平方线缆 C16-适配16平方线缆 C25-适配25平方线缆 C35-适配35平方线缆
N	仅限插头空缺：屏障线 N：非屏障线仅限插座空缺：带定位柱 N：无定位柱
