多种防误插设计，弯头尾部可正反转向90°，使用历程中能够很好的利便布线，在紧凑的空间内，增添了高压互锁设计，能够在插合历程中起到�；ぷ饔� 。
HPL200系列毗连器主要应用在高压盒、电控、电池上 。
1、电气特征
■ 额定电压：1000V DC
■ 额定电流(事情情形温度30℃)：
80A(适配电缆16mm?)
120A(适配电缆25mm?)
150A(适配电缆35mm?)
200A(适配电缆50mm?)
■ 绝缘电阻：≥2000MΩ
■ 耐 压：3000V AC
2、其他参数
■防护品级：IP67
■情形温度：-40℃～+125℃
■毗连器芯数：单芯
■配线规格：16～50mm?
■电磁屏障：360°屏障
■机械寿命：≥200次
3、质料及外貌处置惩罚
■壳体质料：铜合金
■外貌处置惩罚：镀银
■密封体：硅橡胶

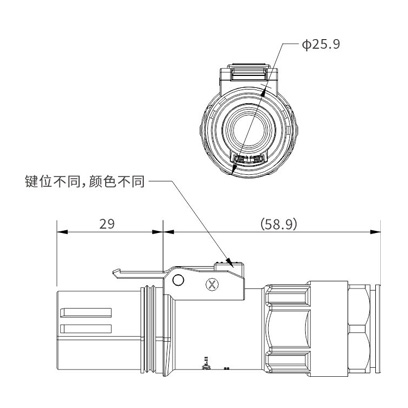

插头型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPL18*-200-16 | 直头*键位无高压互锁插头-16mm? | 16mm?屏障线 |
| 2 | HPL18*-200-25 | 直头*键位无高压互锁插头-25mm? | 25mm?屏障线 |
| 3 | HPL18*-200-35 | 直头*键位无高压互锁插头-35mm? | 35mm?屏障线 |
| 4 | HPL18*-200-50 | 直头*键位无高压互锁插头-50mm? | 50mm?屏障线 |
| 5 | HPL28*-200-16 | 弯头*键位无高压互锁插头-16mm? | 16mm?屏障线 |
| 6 | HPL28*-200-25 | 弯头*键位无高压互锁插头-25mm? | 25mm?屏障线 |
| 7 | HPL28*-200-35 | 弯头*键位无高压互锁插头-35mm? | 35mm?屏障线 |
| 8 | HPL28*-200-50 | 弯头*键位无高压互锁插头-50mm? | 50mm?屏障线 |
| 9 | HPL18*-201-16 | 直头*键位带高压互锁插头-16mm? | 16mm?屏障线 |
| 10 | HPL18*-201-25 | 直头*键位带高压互锁插头-25mm? | 25mm?屏障线 |
| 11 | HPL18*-201-35 | 直头*键位带高压互锁插头-35mm? | 35mm?屏障线 |
| 12 | HPL18*-201-50 | 直头*键位带高压互锁插头-50mm? | 50mm?屏障线 |
| 13 | HPL28*-201-16 | 弯头*键位带高压互锁插头-16mm? | 16mm?屏障线 |
| 14 | HPL28*-201-25 | 弯头*键位带高压互锁插头-25mm? | 25mm?屏障线 |
| 15 | HPL28*-201-35 | 弯头*键位带高压互锁插头-35mm? | 35mm?屏障线 |
| 16 | HPL28*-201-50 | 弯头*键位带高压互锁插头-50mm? | 50mm?屏障线 |
说明：“*”代表键位，有X、Y、W三种键位，每种键位对应一种颜色：X-橙色，Y-玄色，W-红色 。

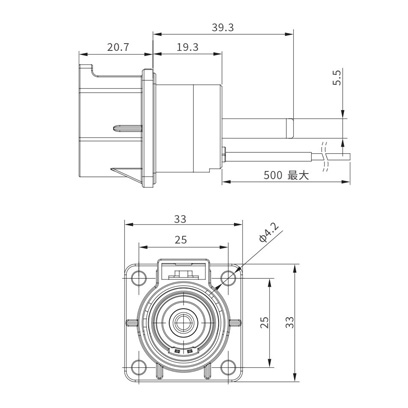

插座型号明细
| 序号 | 订货型号 | 产品形貌 | 尾部孔规格 | 额定电流 |
| 1 | HPL00*-200-10M8 | *键位无高压互锁铜排螺纹孔M8插座 | M8 | 200A |
| 2 | HPL00*-201-10M8 | *键位带高压互锁铜排螺纹孔M8插座 | M8 | 200A |
说明：“*”代表键位，，有X、Y、W三种键位，每种键位对应一种颜色：X-橙色，Y-玄色，W-红色 。
选型说明
| 产品系列 | HPL |
| 28 | 18代表直式插头 28代表弯式插头 |
| X | 防误插键位：X-X键位 橙色 Y-Y键位 玄色 W-W键位 红色 |
| 201 | 高压互锁：HVIL 200-不带高压互锁 201-带高压互锁 |
| 50 | 接线规格：16-适配16平方线缆 25-适配25平方线缆 35-适配35平方 线缆 50-适配50平方线缆 |
| 产品系列 | HPL |
| 00 | 00-插座 |
| X | 防误插键位：X-X键位 橙色 Y-Y键位 玄色 W-W键位 红色 |
| 201 | 高压互锁：HVIL 200-不带高压互锁 201-带高压互锁 |
| 10M | 铜排孔类型：10M-铜排螺纹孔 |
| 8 | 螺纹规格: M8螺纹孔 |
